配电自动化终端、智能保护

浏览次数:2117
产品详情

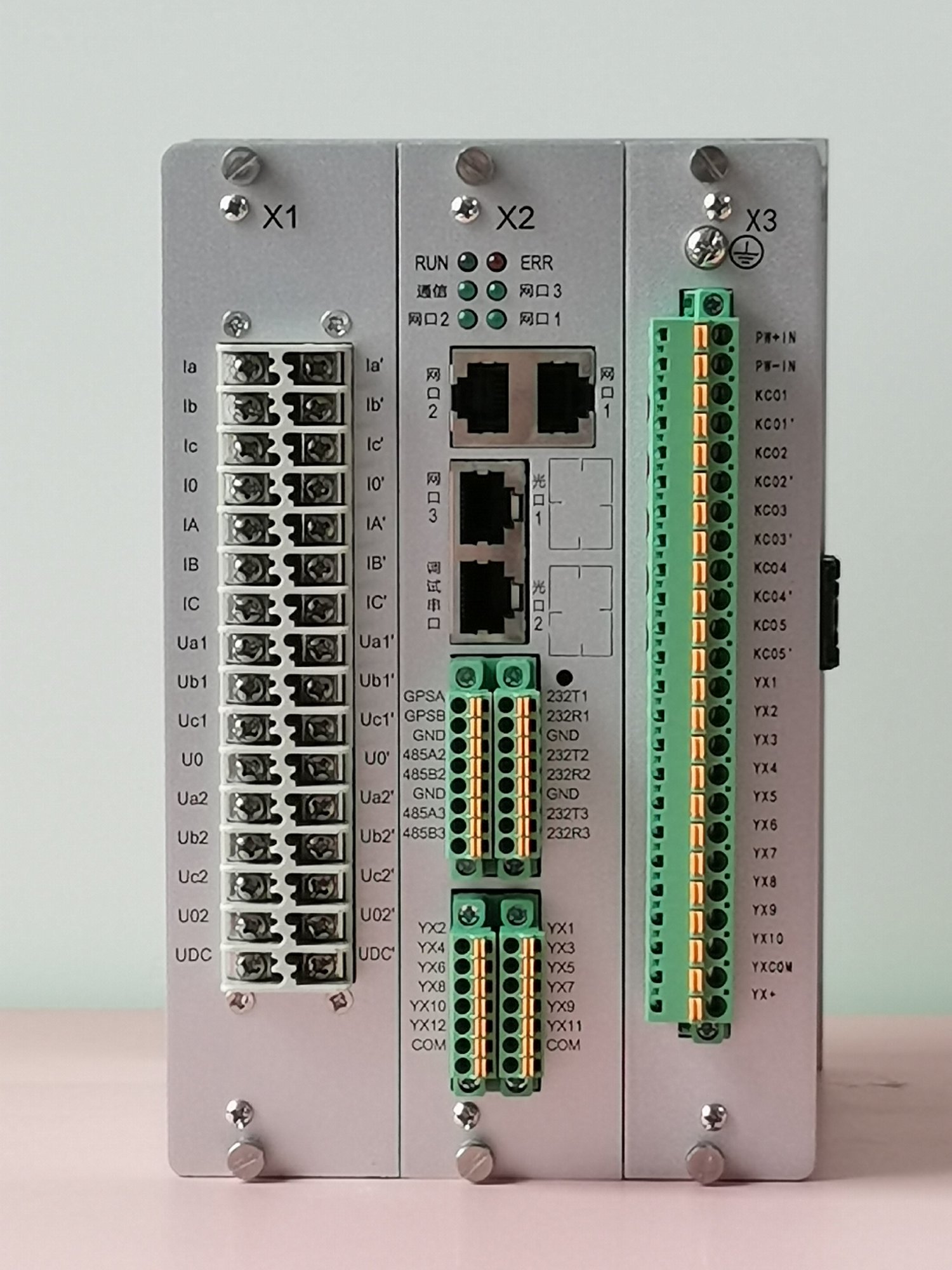

GC6000配电自动化终端适用于20kV及以下电压等级的开环或者闭环运行 配网线路。它通过装置间的对等通讯,满足网络型就地分布式的功能,实现快速 定位故障点、隔离故障、恢复供电,大大的缩短故障隔离恢复供电的时间,故障 隔离时间缩短到毫秒级,非故障区域自愈时间缩短到秒级。

智能分布式模式既可实现环网线路的故障自动隔离及自愈,又可实现分支线 的故障自动切除与隔离。既适用于电缆线路,又适用于架空线路。既可与断路器 配合使用,又可与负荷开关配合使用。既适用于小电阻接地系统,又适用于消弧 线圈接地系统。既可脱离配电自动化主站实现网络型就地馈线自动化 FA,又可 与配网自动化主站实现集中模式的故障自动隔离及自愈,还可实现故障自动定位。

工作范围及精度

 保护电流:AC 0A~100A

 测量电流:AC 0A~6A

 零序电流:AC 0A~100A

 交流电压:AC 0V~450V

 直流电压:DC 0V~150V

 测量电流/电压 测量精度:0.5级

 保护电流/电压 保护精度:3P级

 有功功率、无功功率、功率因数测量精度0.5级  频率测量准确度不超过±0.02Hz

 直流电压 测量精度:≤0.5

 SOE 分辨率:≤2ms

配电自动化终端功能: 常规保护、电压型功能、智能分布式、数据采集功能.、 事件记录功能、 控制功能、通讯功能、故障记录及故障录波功能、其他保护功能。

常规保护包括:三段过流保护、过流后加速、两段零序过流保护、零序后加 速、三相二次重合闸。

电压型馈线自动化功能:

1:基于电压时间型的保护逻辑:失压分闸、母线/线路侧有压合闸、母线/

线路侧联络失压合闸。

2:基于电压电流型时间型的保护逻辑:失压分闸、母线/线路侧有压合闸、

母线/线路侧联络失压合闸、合到过流故障跳闸、合到零流故障跳闸、合到零压 故障跳闸。

    配电自动化终端配ABB产品、施耐德产品、西门子产品、环网柜、充气柜、中置柜、XGN15-12型广泛应用于中压配电领域,智能环网配电,电厂,风电,医院,机场,地铁,体育中心,购物中心,工矿企业等。可以满足三遥/四遥、要求。
